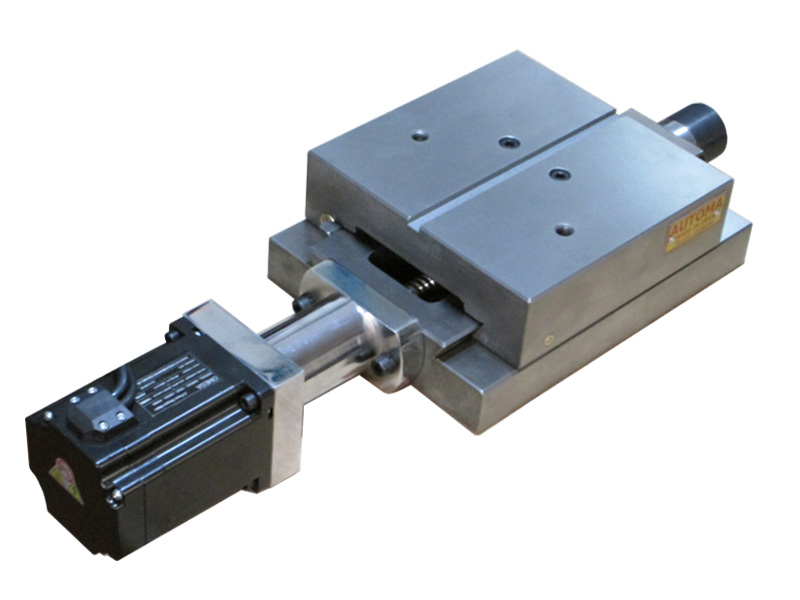

محور یک جهته مدل : ALD-D160SE

محور یک جهته مبتنی بر تکنیک لینیر داوتیل وبه همراه کوپل servo motor ، با صلبیت بسیار بالا در حرکت
این محور مناسب برای انواع تجهیزات و ماشین آلات صنعتی ، که نیاز به حرکت خطی دقیق دارند می باشد
بر روی صفحه این محور می توان انواع یونیت ماشینکاری و یا سوراخکاری و یا ابزار تراش را نصب و مورد استفاده قرار داد
دقت پیشروی این محور تا 1 میکرون قابل تنظیم می باشد.


Product Description

مشخصات فنی:
نکته: واحد ابعاد درج نشده به میلی متر می باشد
کورس حرکتی= ۱۶۰ ( قابل افزایش تا کورس ۵۰۰)
ابعاد صفحه رویی= ۲۰۰*۲۰۰
ابعاد صفحه زیری (شاسی)= ۲۰۰*۲۶۰
دقت حرکتی= ۲۰ میکرون
دقت سطوح= ۳۰ میکرون
ارتفاع کل= ۸۰
آکس به آکس شیارهای تی= پیش فرض
آکس به آکس سوراخ های شاسی= پیش فرض

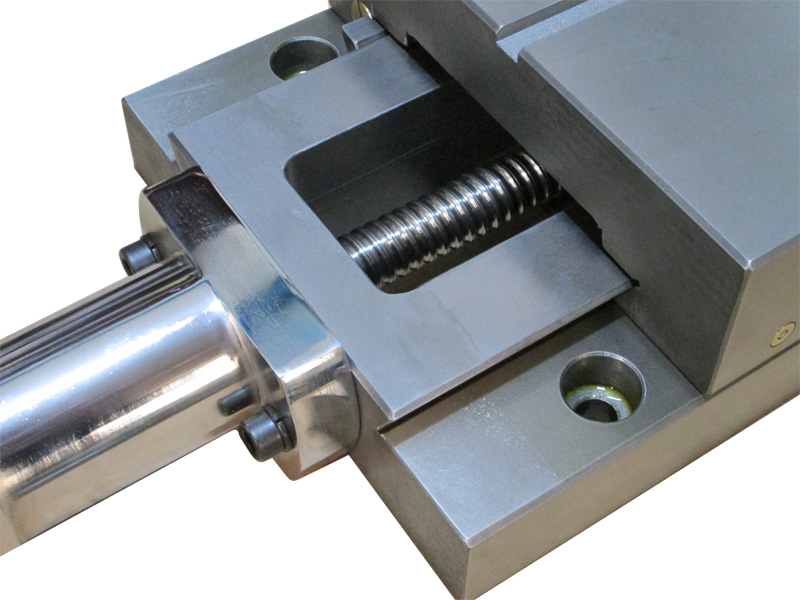

نوع میل پیچ و مهره= بال اسکرو ، شماره ۲۰
سایز فرم موتور= ۸۰
نوع موتور= servo
وزن کل= ۲۵kg
