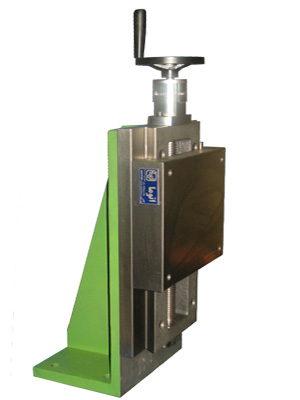

محور ستونی (محور Z) مدل: KTV340

محور ستونی یک جهته با تکنیک لینیر داوتیل ، جهت نصب انواع اسپیندل و یا تجهیزاتی که نیاز به نصب و حرکت دقیق در جهت ورتیکال ( عمودی ) دارند

نکته : این محور از نوع محورهای با صلبیت بسیار بالا و بدون تنش می باشد


Product Description

ابعاد صفحه رویی : ۲۰۰mm * 270mm

ابعاد کفی : ۲۰۰mm * 270mm

حرکت مفید : ۳۴۰mm

ارتفاع : ۵۶۰mm ( ارتفاع از کف تا تاج محور )

وزن : ۹۰kg

دقت حرکتی : ۲۰ میکرون

تعداد شیار چاک و تی : پیشفرض

تعداد سوراخ خزینه : ۶

تعداد خطوط روغن : ۲

تزریق روغن فنر ساچمه : ۲

نوع جنس : چدن معمولی یا CG60

نوع میل پیچ : ذوزنقه یا بال اسکرو

نوع مهره : فسفر برنز ضد سایش یا مهره مخصوص بال اسکرو

نوع تکنولوژی زاویه : کنیک

پیچ تنظیم و ریگلاژ ریل ها : دارد

پیچ قفل ریل ها : دارد

گام میل پیچ :  ۴ ، ۵ ، ۱۰ ( بصورت پیش فرض : ۵ )

موتورهای قابل کوپل : servo , step , dc , ac motor

جک های قابل کوپل : هیدرولیک ، پنوماتیک و …
