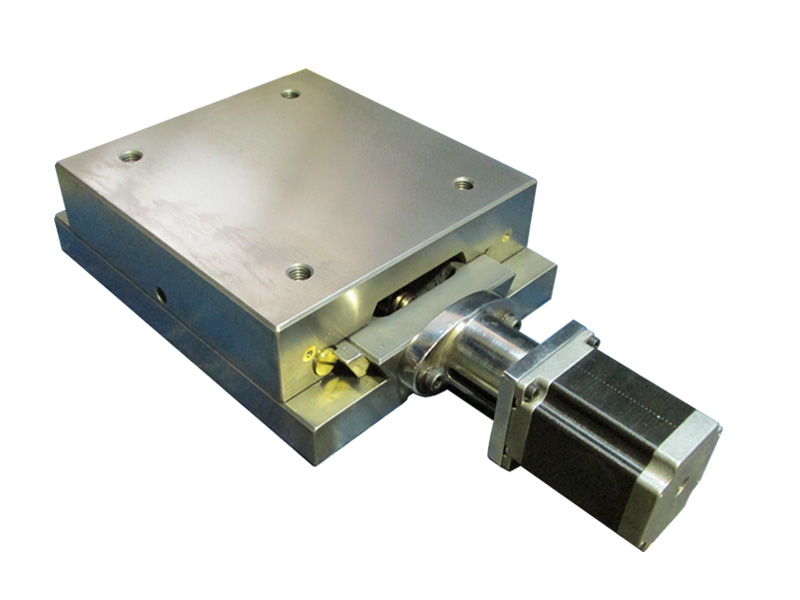

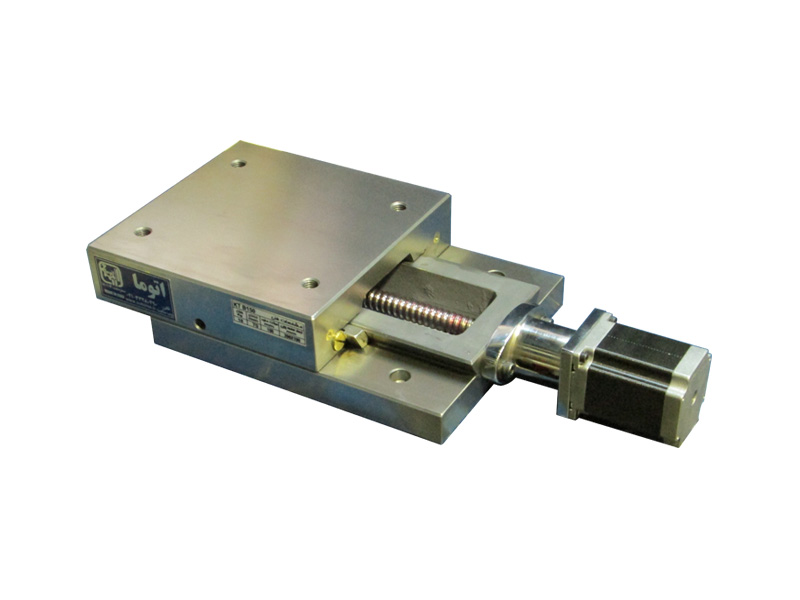

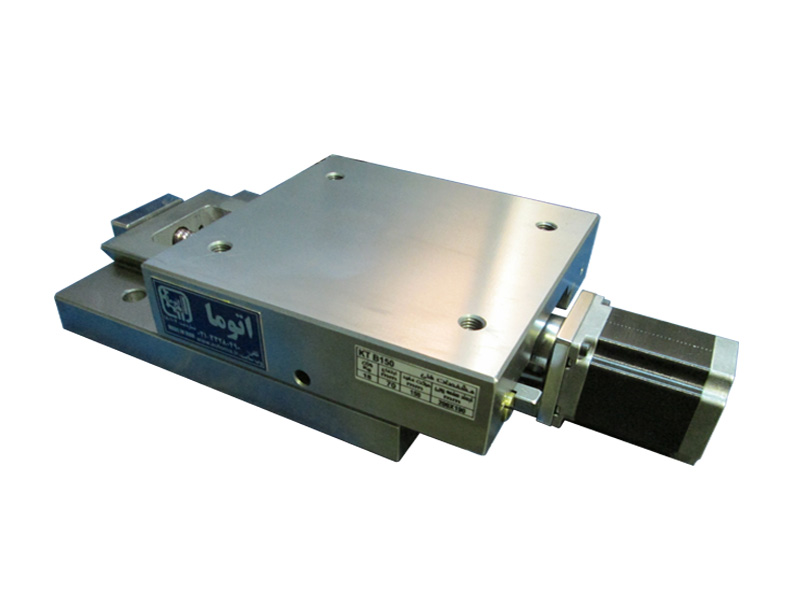

محور یک جهته مدل: ALD-D150SE

محور یک جهته مبتنی بر تکنیک لینیر داوتیل و با صلبیت بسیار بالا در حرکت
از این محور می توان برای سیستم ها و یا ماشین آلاتی که نیاز به حرکت خطی دقیق در یک جهت دارند استفاده کرد
همچنین از این محور می توان به صورت عمود بر سطح ، و به عنوان محور Z در یک فرز CNC استفاده کرد.
دقت پیشروی در این محور در صورت استفاده از SERVO MOTOR تا 1 میکرون قابل تنظیم است


Product Description

ابعاد صفحه رویی : ۲۰۰mm * 190mm
حرکت مفید : ۱۵۰mm
ارتفاع : ۷۰mm
وزن : ۱۸kg
دقت حرکتی : ۲۰ میکرون
تعداد شیار چاک و تی : ۲
تعداد سوراخ خزینه : ۴
تعداد خطوط روغن : ۲
تزریق روغن فنر ساچمه : ۲
نوع جنس : چدن معمولی یا CG60
نوع میل پیچ : بال اسکرو ، شماره ۱۶
نوع مهره : بال اسکرو ، شماره ۱۶
گام میل پیچ : ۵
نوع تکنولوژی زاویه : کنیک
پیچ تنظیم و ریگلاژ ریل ها : دارد
پیچ قفل ریل ها : دارد
دنباله میل پیچ : ۴ سانت به صورت پیش فرض
موتورهای قابل کوپل : servo , step , dc , ac motor
سایز فرم موتور : ۶۰ یا ۸۰ ( پیشفرض ۶۰ )
