می خواهید دستگاه CNC بسازید؟

یکی از دانش های فنی مهمی که در ساخت یک دستگاه CNC جلوه می کند و معمولا ادامه کار را برای طراح دشوار می کند دانش فنی ساخت ومونتاژ محورهای حرکتی دستگاه می باشد هم اینک شما می توانید به راحتی و با تهیه یکی از مدل های یک جهته و یا دو جهته موجود و کوپل آسان موتورهای انتخابی ، محورهای حرکتی دستگاه خود را طراحی کنید

محور های ذکر شده در این مطلب از نمونه محورهای اقتصادی این مجموعه صنعتی است که به همراه کوپل STEP MOTOR ارائه شده ، این نوع مدل ها برای سیستم های خطی و ماشین آلات CNC که نیاز به صرف حداقل هزینه را دارند قابل استفاده است

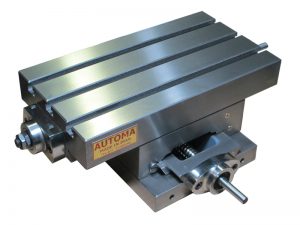

فرض کنید شما با توجه به نیاز حرکتی خود محور دوجهته (صلیبی) مدل: ALD-2D200ST را انتخاب کرده اید!





نکته : همانطور که در شکل مشخص است تمامی سطوح محور سنگ مغناطیس خورده ، ساعت شده ، و سطح صاف و صیقلی در حد ۳۰ میکرون دارد و همچنین مجهز به سه عدد شیار چاک و تی جهت نصب فیکسچر ، گیره و یا هرنوع نگهدارنده ، برای نصب محکم و فیکس کردن قطعه برروی سطح میز  می باشد ، سطح ساعت شده و دقیق به همراه شیار چاک و تی ، طراح را از ساخت هر نوع صفحه نگهدارنده سوراخ دار و کم دقت بی نیاز میکند

حرکت مفید:

این محور توانایی حرکت مفید در دو جهت  x و y با مشخصات زیر را دارد:

۲۰۰ میلیمتر حرکت مفید در جهت x و ۱۵۰ میلیمتر حرکت مفید در جهتy

نکته : از موارد قابل ذکر و بسیار مهم در خصوص محورهای تولیدی اتوما صلبیت بسیار بالا و دقت قابل توجه حرکتی ( ۲۰ میکرون ) می باشد که در اینصورت طراح می تواند با اطمینان کامل از عدم خطای حرکتی مکانیکی و وجود صلبیت بسیار بالا سیستم خود را طراحی کند

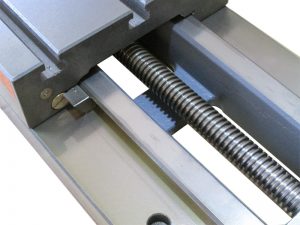

نکته ۲: از دیگر ویژگی های بارز می توان به سیستم تیغچه کنیک ریل ها در این نوع از ماژول های خطی( سیستم های مبتنی بر لینیر داوتیل ) اشاره کرد که: اپراتور به راحتی و تنها با تنظیم یک پیچ می تواند میزان سختی و روانی حرکت و همچنین میزان لقی حرکتی را تنظیم کند







نکته ۳ : سیستم تزریق روغن فنر ساچمه :

کلیه ریل ها مجهز به سیستم تزریق روغن فنر ساچمه و خط روغن در طول و عرض ریل ها می باشد ، که ضمن اینکه کار تزریق روغن به ریل ها را آسان میکند به دلیل وجود خطوط روغن سراسری ، روغن به صورت همزمان و یکنواخت در کلیه سطوح تزریق می شود

نکته ۴: سفت کن ریل ها:

این امکان در کلیه محورهای ( تکنیک داوتیل ) اتوما قرار داده شده ، به اینصورت که در صورتی که اپراتور نیاز به قفل مکانیکی محور در نقطه خاصی را داشته باشد می تواند به راحتی و با یک آچار  آلن کوچک محور را در نقطه مورد نظر فیکس کند

سطح زیرین محور :

سطح زیرین محور تمام سنگ مغناطیس خورده و کاملا صیقلی و تراز میباشد و دقتی درحد ۳۰ میکرون دارد

در قسمت کفی و سطح زیرین چهارعدد سوراخ خزینه جهت نصب آسان و سریع محور برروی شاسی و بدنه تعبیه شده

کوپل آسان موتور :

دنباله میل پیچ در این محورها هم به صورت پیشفرض و هم بصورت سفارشی و باتوجه به نیاز طراح قابل دسترس است که میتوان با توجه به نوع کار و با استفاده از یک کوپلینگ مناسب هر نوع موتوری را به محور کوپل کرد







لازم به ذکر است که برای هر نوع موتور با هر نوع سایز و فلنج ، نگهدارنده مخصوص قابل ساخت و استفاده است

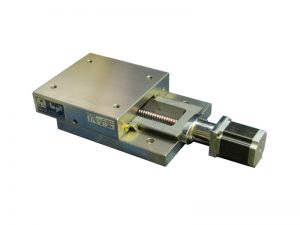

نمونه محور یک جهته مدل :  ALD-D150SE

نکته : مشخصات فنی مربوط به این محور در بخش محصولات قابل دسترس می باشد

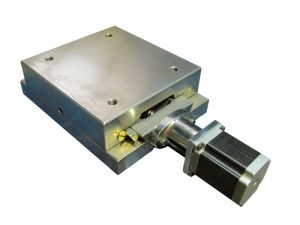

محور یک جهته مبتنی بر تکنیک لینیر داوتیل و با صلبیت بسیار بالا در حرکت از این محور می توان برای سیستم ها و یا ماشین آلاتی که نیاز به حرکت خطی دقیق در یک جهت دارند استفاده کرد همچنین از این محور می توان به صورت عمود بر سطح ، و به عنوان محور Z در یک فرز CNC استفاده کرد.

جزییات بیشتر  درج خواهد شد و مطالب بروزرسانی می شود .

پکیج های آماده و حرفه ای و کاملا صنعتی برای ساخت هر نوع دستگاه که نیاز به حرکت در سه جهت x , y , z را دارد

همچنین در صورتی که شما ابعاد و یا مشخصات مورد نظر خود را در مدل های استاندارد ما نیافتید می توانید با ارائه نقشه و یا مشخصات طرح خود به ما محور مورد نظر خود را سفارش دهید
